dormakaba · Базовый дверной доводчик

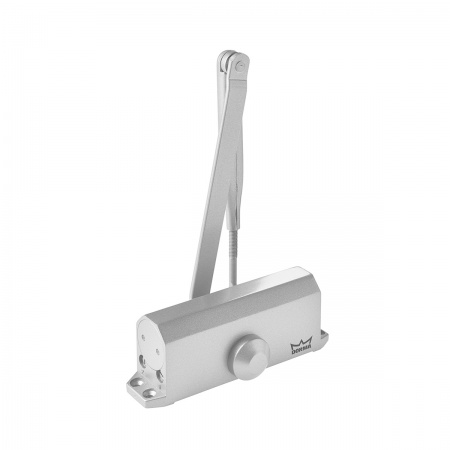

dormakaba TS 77 — простой доводчик для стандартной двери
TS 77 — базовый рычажный доводчик для дверей, где нужны контролируемое закрывание, понятная настройка и разумная стоимость. Он подходит для правого и левого открывания и допускает несколько монтажных положений; усилие выбирают по фактической ширине и массе полотна.
01
Выбор по задаче
Когда TS 77 достаточно без перехода на проектную серию
Подходит
Когда решение уместно
- стандартная одностворчатая дверь
- умеренная масса и ширина полотна
- не нужны сложные функции направляющей
- важны простая установка и доступная стоимость
Проверить
Что уточнить до заказа
- точное исполнение по усилию
- способ установки на полотно или раму
- необходимость рычага с фиксацией
- допустимость применения на противопожарной двери
02
Конструкция и работа
Какие настройки TS 77 влияют на закрывание двери
Скорость закрывания
Регулируется для основной части хода двери.
Конечная фаза
Помогает преодолеть защёлку и уплотнение перед полным закрытием.
Рычажная тяга
Стандартная или параллельная установка зависит от двери и рамы.
Усилие
Выбирается исполнение, соответствующее ширине и нагрузке.
Направление двери
Один доводчик используется на правых и левых дверях.
Фиксация
Возможна с отдельным рычагом, если она допустима для назначения двери.
03
Данные для расчёта
Что проверить перед покупкой dormakaba TS 77
| Исходные данные | Почему это важно |
|---|---|
| Размер двери | Ширина, высота и масса полотна. |
| Монтаж | На полотно, на раму или с параллельным рычагом. |
| Замок | Защёлка и уплотнения определяют требуемую конечную фазу. |
| Условия | Внутренняя или наружная дверь, температура и коррозионная нагрузка. |
| Пожарная функция | Применение подтверждается по исполнению и документам двери. |
04
Сравнение решений
TS 77, TS 83 или доводчик с направляющей
Больше настроек
TS 83 — регулируемое усилие, торможение открытия и дополнительные исполнения.
Открыть карточку →Аккуратный внешний вид
G-U с направляющей — когда рычаг не должен выступать.
Открыть карточку →Широкая линейка
ABLOY с рычагом — несколько моделей для дверей разной массы.
Открыть карточку →05
Технические данные
Основные характеристики dormakaba TS 77
Важно: точное исполнение подтверждается по модели доводчика, ширине и массе полотна, монтажной схеме и требованиям к двери.
| Параметр | Значение или правило подбора |
|---|---|
| Тип | накладной гидравлический доводчик с рычажной тягой |
| Усилие | фиксированные исполнения 2, 3 или 4 |
| Ширина полотна | до 1100 мм по данным карточки ATGR |
| Регулировки | скорость закрывания и конечная фаза |
| Монтаж | на правые и левые двери; стандартный, рамный или параллельный вариант |
Сохранённые данные каталога: ниже приведён существующий технический материал карточки после удаления мягких переносов и исправления явных опечаток. Значения используются только для соответствующей модели и комплектации.
Дверной доводчик TS 77 dormakaba - экономичное решение для стандартных дверей левого и правого открывания с отделкой поверхности, обеспечивающей оптимальную защиту от коррозии.Варианты установки доводчика на дверное полотно или на раму обеспечивают широкие возможности по применению в различных дверных системах.
Установка доводчика TS 77 с рычагом параллельно дверному полотну позволяет снизить опасность вандализма и улучшить внешний вид.
- Усилие Size 2,3,4 – три решения для любой двери
- Ширина двери до 1100 мм
- Отличное сочетание цены и качества|
- Дверной доводчик TS 77 подходит для дверей весом до 120 кг
- Работает при температуре до -25°С
- Максимальный угол открывания – 180°
- Цвета: белый, серебристый, коричневый, золотой, черный
Конструкция дверного доводчика TS 77 проста, долговечна, ее надежность подтверждается испытаниями. Внутренний механизм доводчика TS77 оснащен зубчатой рейкой с шестерней, а гидравлическая система полностью контролирует цикл закрывания.
06
Практические вопросы
Вопросы о dormakaba TS 77
Подойдёт ли TS 77 для тяжёлой наружной двери?
Для тяжёлой или сильно нагруженной наружной двери чаще требуется более мощная регулируемая модель, например TS 83.
Можно ли установить его на левую и правую дверь?
Да, доводчик не имеет сторонности; различается монтажная схема.
Есть ли фиксация открытого положения?
Она возможна с соответствующим рычагом, если назначение двери допускает удержание открытой.
Почему дверь хлопает в конце?
Нужно настроить конечную фазу и проверить защёлку, уплотнение и правильность усилия.
Что указать при заказе?
Ширину и массу полотна, направление открывания, способ монтажа и необходимость фиксации.
Инженерный подбор ATGR
Проверка применимости dormakaba TS 77
Сообщите размеры двери, массу, способ монтажа и условия эксплуатации. Мы подтвердим исполнение по усилию и нужный рычаг.
01Проверка двериразмеры и задача
02Выбор моделисовместимость и монтаж
03Комплект для монтажасостав и поставка
