dormakaba · Регулируемый дверной доводчик

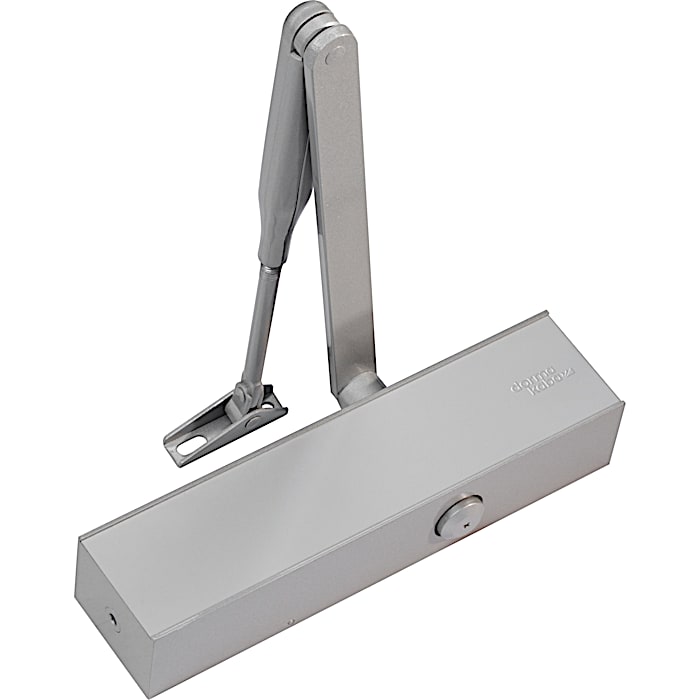

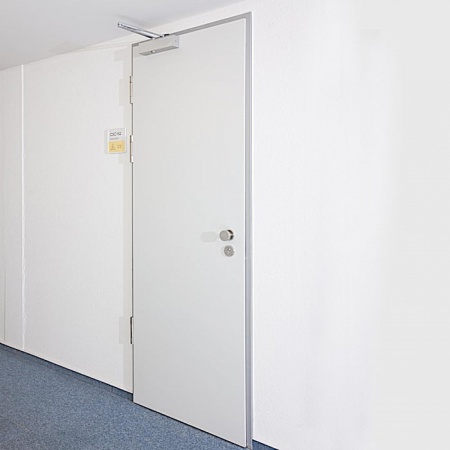

dormakaba TS 83 — доводчик для тяжёлых, наружных и часто используемых дверей
TS 83 выбирают, когда базового доводчика недостаточно: дверь широкая, работает на улице, испытывает перепад давления или требует точной настройки. Регулируемое усилие, торможение при открывании и дополнительные исполнения позволяют адаптировать механизм к конкретному дверному узлу.
01
Выбор по задаче
Когда TS 83 оправдан вместо простого доводчика
Подходит
Когда решение уместно
- тяжёлая или широкая дверь
- наружный вход с ветровой нагрузкой
- высокая проходимость
- нужны торможение открытия или задержка закрывания
Проверить
Что уточнить до заказа
- ширину и массу полотна
- перепад давления и сопротивление уплотнений
- необходимость антикоррозионного исполнения
- требования противопожарной двери
02
Конструкция и работа
Какие функции TS 83 помогают настроить реальную дверь
Регулируемое усилие
Позволяет настроить доводчик под фактическую ширину и нагрузку.
Скорость закрывания
Настраивается отдельно для основной части движения.
Конечная фаза
Обеспечивает надёжную работу защёлки.
Торможение открытия
Снижает риск удара двери о стену при резком движении.
Задержка закрывания
В отдельных версиях даёт больше времени для прохода.
Защита от коррозии
Специальное исполнение применяется на наружных дверях и в агрессивной среде.
03
Данные для расчёта
Какие данные нужны для настройки dormakaba TS 83
| Исходные данные | Почему это важно |
|---|---|
| Полотно | Ширина, масса, высота и материал. |
| Условия | Улица или помещение, ветер, температура и перепад давления. |
| Монтаж | Сторона петель, полотно или рама, доступное место. |
| Функции | Торможение, задержка закрывания и требуемая конечная фаза. |
| Сертификация | Для пожарной двери проверяется конкретная комбинация. |
04
Сравнение решений
Когда выбрать TS 83, TS 77 или направляющую
Стандартная дверь
TS 77 — более простое и экономичное решение.
Открыть карточку →Сдержанный внешний вид
G-U с направляющей — без выступающей рычажной тяги.
Открыть карточку →Тяжёлые проекты
ABLOY с рычагом — широкая линейка моделей и усилий.
Открыть карточку →05
Технические данные
Рабочие параметры dormakaba TS 83
Важно: точное исполнение подтверждается по модели доводчика, ширине и массе полотна, монтажной схеме и требованиям к двери.
| Параметр | Значение или правило подбора |
|---|---|
| Усилие | регулируемый диапазон EN 3–6; отдельные исполнения отличаются |
| Ширина двери | до 1400 мм; специальные версии могут иметь иной предел |
| Регулировки | скорость, конечная фаза, торможение при открывании |
| Дополнительные версии | задержка закрывания и усиленная защита от коррозии |
| Монтаж | на правые и левые двери, на полотно или раму по инструкции |
Сохранённые данные каталога: ниже приведён существующий технический материал карточки после удаления мягких переносов и исправления явных опечаток. Значения используются только для соответствующей модели и комплектации.
Дверной доводчик TS 83 от dormakaba — это результат многолетнего опыта и инноваций, воплощенный в универсальном и удобном механизме. Благодаря гибким настройкам он подходит практически для любых типов дверей, обеспечивая надежную работу в самых разных условиях.
Модель TS 83 может быть оснащена дополнительной защитой от коррозии, что делает ее идеальным выбором для эксплуатации в агрессивных средах или при воздействии внешних факторов.
Преимущества для торговых представителей/дистрибьюторов
- Низкие складские расходы и сниженные требования к хранению благодаря усовершенствованному ассортименту продукции
- Практические и эффективные решения, отвечающие требованиям специальных областей применения, благодаря широкому выбору аксессуаров
Преимущества для установщиков/изготовителей
- Простота настройки дверного доводчика TS 83
- Специфика двери учитывается при помощи простой регулировки
- Только одна модель для дверей RH (DIN-R, ISO 5) и LH (DIN-L, ISO 6) и для стандартного и каркасного/перемычного крепления
- Диапазон упругости пружины EN 3-6 подходит практически для любой области применения
Преимущества для архитекторов и заказчиков
- Компактный дизайн доводчика двери и жесткий рычаг плоской формы в сборе
- Широкий диапазон стандартных функций с дополнительным оборудованием, соответствующим требованиям заказчика
- Доводчик TS 83 подходит для противопожарных дверей
Преимущества для пользователя
- Оптимальная защита стены и двери благодаря «интеллектуальному» амортизатору закрывания двери
- Скорость запирания практически не зависит от влияния колебаний температуры
- Относительно низкое сопротивление открыванию благодаря высокой механической отдаче
06
Практические вопросы
Вопросы о dormakaba TS 83
Чем TS 83 отличается от TS 77?
TS 83 имеет регулируемое усилие и больше функций, поэтому лучше подходит для тяжёлых и сложных дверей.
Подходит ли TS 83 для наружной двери?
Да, при выборе подходящего усилия и, при необходимости, исполнения с дополнительной защитой от коррозии.
Что такое торможение при открывании?
Гидравлическая функция снижает скорость резко открываемой двери и уменьшает удар о стену.
Можно ли замедлить закрывание?
В отдельных версиях предусмотрена задержка закрывания; её наличие нужно подтвердить при заказе.
Подходит ли для двустворчатой двери?
Может использоваться в системе, но требуются два доводчика и согласованная координация створок.
Инженерный подбор ATGR
Подбор и настройка dormakaba TS 83
Передайте размеры, массу и условия работы двери. Инженер подберёт усилие, монтажную схему и нужные дополнительные функции.
01Проверка двериразмеры и задача
02Выбор моделисовместимость и монтаж
03Комплект для монтажасостав и поставка
