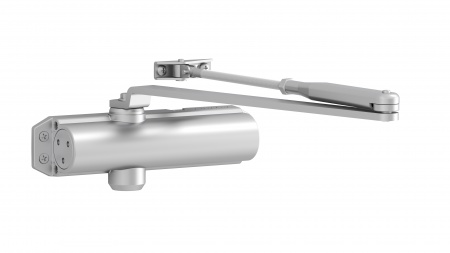

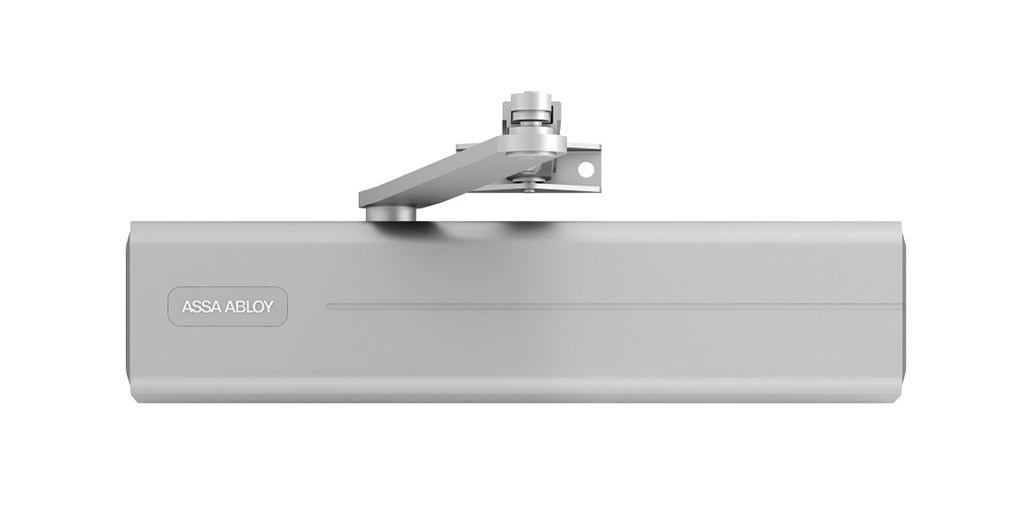

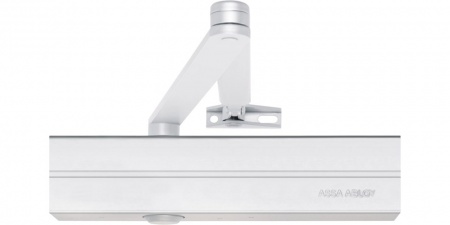

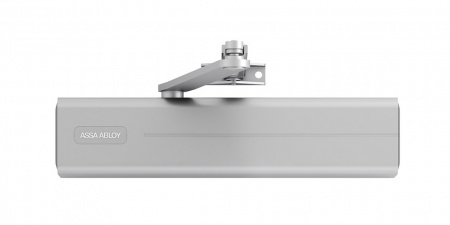

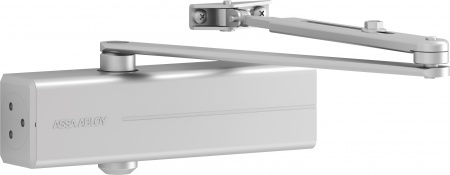

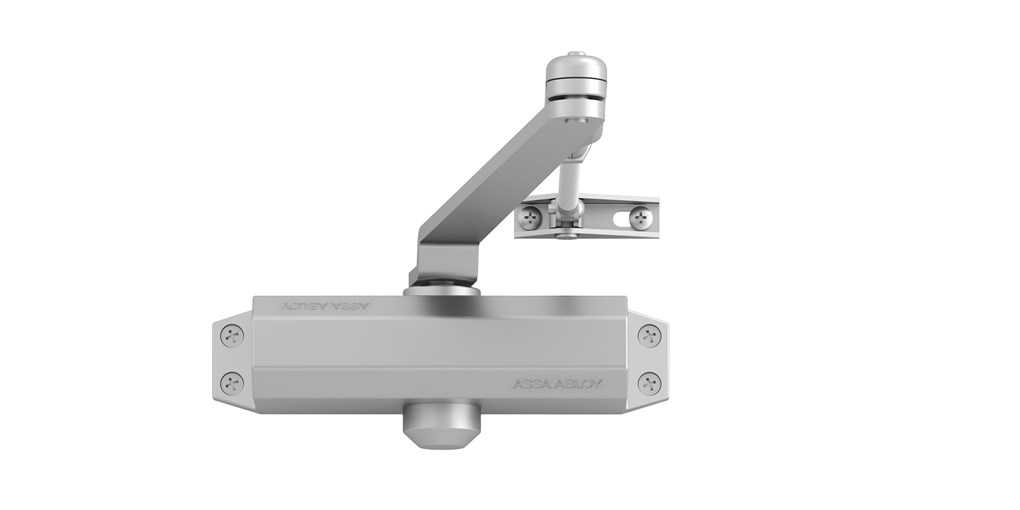

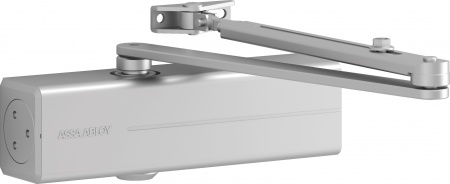

Доводчики ABLOY с рычагом — практичный выбор для дверей разной массы
Рычажная линейка ABLOY включает компактные доводчики для стандартных дверей и более мощные модели для тяжёлых полотен. Чтобы не переплачивать и не получить слишком тугое открывание, модель подбирают по ширине, массе, условиям эксплуатации и необходимым регулировкам.
01
Выбор по задаче
Как выбрать рычажный доводчик ABLOY без избыточного усилия
Подходит
Когда решение уместно
- нужна надёжная и понятная конструкция
- дверь стандартная, тяжёлая или наружная
- внешний рычаг допустим
- важна доступность разных усилий и температурных исполнений
Проверить
Что уточнить до заказа
- максимальную ширину и массу полотна
- рабочую температуру
- необходимость торможения открытия
- пожарный допуск и монтажное положение
02
Конструкция и работа
Чем отличаются основные серии ABLOY с рычажной тягой
DC110 / DC120
Компактные модели для стандартных дверей с усилиями EN 2/3/4.
DC200
Регулируемый реечный доводчик для более широкого диапазона дверей.
DC300 и старшие
Применяются при большей ширине и нагрузке.
Рычажная тяга
Обеспечивает устойчивую передачу усилия, но заметна на двери.
Торможение открытия
Защищает стену и полотно при резком движении, если функция предусмотрена.
Предохранительные клапаны
Снижают риск повреждения при неправильной регулировке или вандализме.
03
Данные для расчёта
Какие параметры сопоставить с таблицей моделей ABLOY
| Исходные данные | Почему это важно |
|---|---|
| Полотно | Ширина, масса, высота и материал. |
| Условия | Улица или помещение, температура, ветер и перепад давления. |
| Замок | Защёлка, уплотнение и требуемая конечная фаза. |
| Монтаж | Сторона петель, полотно или рама, доступное место. |
| Функции | Торможение, задержка, фиксация и пожарная пригодность. |
04
Сравнение решений
Рычажный ABLOY, направляющая или базовый dormakaba
Направляющая
ABLOY с направляющей — более сдержанный внешний вид и кулачковые модели.
Открыть карточку →Стандартная дверь
dormakaba TS 77 — простой вариант с фиксированным усилием.
Открыть карточку →Регулируемая модель
dormakaba TS 83 — универсальный доводчик для тяжёлых и наружных дверей.
Открыть карточку →05
Технические данные
Основные модели ABLOY с рычажной тягой
Важно: точное исполнение подтверждается по модели доводчика, ширине и массе полотна, монтажной схеме и требованиям к двери.
| Параметр | Значение или правило подбора |
|---|---|
| DC110 / DC120 | EN 2/3/4; двери до 1100 мм по официальным данным DC120 |
| DC200 | регулируемое усилие EN 2–4; рабочая температура до −30…+50 °C по актуальной карточке |
| DC300 и DC336 | для более широких и тяжёлых полотен по данным текущего каталога |
| DC270 | специальная тяжёлая модель EN 6–7, но официально используется с направляющей |
| Регулировки | скорость, конечная фаза и торможение открытия — по модели |
Сохранённые данные каталога: ниже приведён существующий технический материал карточки после удаления мягких переносов и исправления явных опечаток. Значения используются только для соответствующей модели и комплектации.
ASSA ABLOY DC110
Доводчик для внутренних и наружных дверей с максимальным весом 80 кг и максимальной шириной дверного полотна 1100 мм
- Тяговое устройство входит в комплект
- Сертифицирован в соответствии с европейским стандартом EN1154 на усилие EN2/3/4.
- Доступные цвета: Серый (EV1), коричневый RAL8014, белый RAL 9016, черный RAL 9005.
- Скорость закрывания регулируется в 2-х диапазонах.
- Сертифицирован в ЕС для установки на противопожарные двери.
- Рабочая температура -15 – +40°С
- Угол открывания до 180°
- Размеры 182 х 60 х 41
ASSA ABLOY DC120 и ASSA ABLOY DC120-1
Доводчик для внутренних и наружных дверей с максимальным весом 80 кг и максимальной шириной дверного полотна 1100 мм
- Регулируемая сила закрывания категории EN2/3/4
- Не имеет сторонности, применим для дверей правого и левого открывания.
- СЕ маркировка, сертифицирован в Европе для установки на противопожарные двери
- Отдельная регулировка скорости, тормоза открывания (ВС) и конечной скорости закрывания
- Угол открывания до 180° (105° при EN4)
- Стандартные цвета: серебристый EV1; белый RAL9016; коричневый RAL8014; черный RAL9005
- Размеры мм: 220 x 47 x 52
- Рабочая температура -15 – +40°С
- Тяговое устройство входит в комплект
- DC120-1, комплектация с тяговым устройством с ФОП (с фиксацией открытого положения) L141
ASSA ABLOY DC200
Доводчик для внутренних и наружных дверей с максимальным весом 80 кг и максимальной шириной дверного полотна 1100 мм
- Регулируемая сила закрывания категории EN2-4
- Не имеет сторонности, применим для дверей правого и левого открывания.
- СЕ маркировка, сертифицирован в Европе для установки на противопожарные двери
- Отдельная регулировка скорости, тормоза открывания (ВС) и конечной скорости закрывания
- Угол открывания до 180°
- Стандартные цвета: серебристый EV1; белый RAL9016; коричневый RAL8014; черный RAL9005
- Размеры мм: 223 x 47 x 60
- Рабочая температура -35 – +45°С
- Предохранительный клапан – защита от неправильного использования или вандализма
- Легкая регулировка высоты рычага (max 14 мм)
- Стандартное или скользящее тяговое устройство ASSA ABLOY (заказывается отдельно)
ASSA ABLOY DC336
Доводчик для внутренних и наружных дверей с максимальным весом 120 кг и максимальной шириной дверного полотна 1400 мм.
- Регулируемая сила закрывания категорий EN3-6 в соответствии с европейским стандартом EN1154;
- CE-маркировка: доводчик можно использовать в противопожарных дверях;
- Установка на дверную коробку или дверное полотно;
- Литой алюминиевый корпус, изготовленный из высококачественного кремниевого сплава;
- Отдельная регулировка скорости закрывания и скорости фиксации двери; легко регулируемый начальный угол тормоза открывания, замедлителя закрывания и фиксации двери;
- Предохранительный клапан – защита от неправильного использования или вандализма;
- Легкая регулировка высоты рычага (max 14 мм);
- Сменная пластиковая крышка, также доступны со сменными крышками из нержавеющей стали;
- Рабочая температура: -35°С – +45°С;
- Размеры: мм 270 x 57 x 64;
- Стандартное или скользящее тяговое устройство ASSA ABLOY. (заказывается отдельно)
ASSA ABLOY DC340 и ASSA ABLOY DC340 DA
Доводчик для крупногабаритных, внутренних и наружных дверей с максимальным весом 120 кг и максимальной шириной дверного полотна 1400 мм. При комплектации скользящим тяговым устройством максимальный вес двери составляет 80 кг, а максимальная ширина дверного полотна 1100 мм.
- Регулируемая сила закрывания категорий EN2-6 в соответствии с европейским стандартом EN1154;
- Отдельно регулируемые начальная и конечная скорость закрывания двери;
- Легкая регулировка высоты рычага (max 14 мм);
- Установка на дверную коробку или дверное полотно;
- Литой алюминиевый корпус;
- В комплект стандартного оборудования входит тормоз открывания (BC);
- Сменная пластиковая крышка, также доступны со сменными крышками из нержавеющей стали;
- Рабочая температура: -35°С – +50°С;
- Размеры: мм 308 x 63 x 69;
- Стандартное или скользящее тяговое устройство ASSA ABLOY (заказывается отдельно)
- DC340 DA – версия с регулируемой функцией отложенного закрывания.
ASSA ABLOY DC140 и ASSA ABLOY DC140-0
Доводчик для внутренних и наружных дверей с максимальным весом 100 кг и максимальной шириной дверного полотна 1250 мм
- Регулируемая сила закрывания категории EN2/3/4/5
- Не имеет сторонности, применим для дверей правого и левого открывания.
- СЕ маркировка, сертифицирован в Европе для установки на противопожарные двери
- Отдельная регулировка скорости, тормоза открывания (ВС) и конечной скорости закрывания
- Угол открывания до 180° (125° при EN5)
- Стандартные цвета: серебристый EV1; белый RAL9016; коричневый RAL8014; черный RAL9005
- Размеры мм: 206 x 40 x 55
- Рабочая температура -15 – +40°С
- Предохранительный клапан – защита от неправильного использования или вандализма.
- DC140-0, комплектация без тягового устройства в комплекте.
ASSA ABLOY DC347
Доводчик для крупногабаритных, внутренних и наружных дверей с максимальным весом 160 кг и максимальной шириной дверного полотна 1600 мм. Идеален для применения на кораблях и других крупногабаритных тяжелых дверях.
- Регулируемая сила закрывания категорий EN5-7 в соответствии с европейским стандартом EN1154;
- Отдельно регулируемые начальная и конечная скорость закрывания двери;
- В комплект стандартного оборудования входит тормоз открывания (BC);
- Легкая регулировка высоты рычага (max 14 мм);
- Установка на дверную коробку или дверное полотно;
- Литой алюминиевый корпус;
- Сменная пластиковая крышка (возможные цвета см. стр. З1), также доступны со сменными крышками из нержавеющей стали;
- Рабочая температура: -35°С – +50°С;
- Размеры: мм 308 x 63 x 69;
- Предназначен для использования с тяговым устройством ASSA ABLOY L197 (заказывается отдельно)
06
Практические вопросы
Вопросы о доводчиках ABLOY с рычагом
Какой доводчик нужен для двери 1100 мм?
Подходят разные модели, но окончательный выбор зависит от массы, ветровой нагрузки, замка и требуемых функций.
Что означает EN 2–4?
Это диапазон усилия закрывания по EN 1154; большее значение рассчитано на более широкую и нагруженную дверь.
Можно ли ставить на улице?
Да, если рабочая температура и защита конкретной модели подходят условиям объекта.
Нужна ли функция торможения открытия?
Она полезна на наружных и интенсивно используемых дверях, но не заменяет механический ограничитель при сильной нагрузке.
Подходит ли для пожарной двери?
Только модель и способ монтажа, разрешённые документацией конкретной двери.
