ABLOY · Доводчики с направляющей

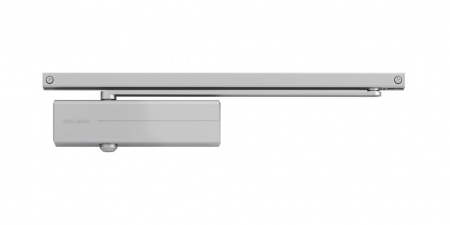

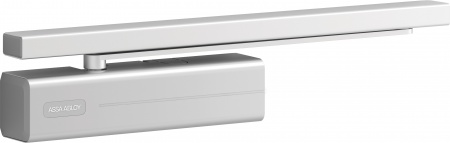

Доводчики ABLOY с направляющей — лёгкое открывание и точная настройка
В карточке собраны доводчики ABLOY с направляющей для дверей разной ширины и массы. Среди них есть базовые реечные и кулачковые модели для более лёгкого открывания. Выбор делают по конкретной модели, потому что предельная нагрузка, функции и пожарные допуски различаются.
01
Выбор по задаче
Когда направляющая ABLOY удобнее рычажной тяги
Подходит
Когда решение уместно
- нужен компактный внешний вид
- важно снизить усилие ручного открывания
- проект требует направляющей с дополнительными функциями
- дверь должна закрываться контролируемо при высокой проходимости
Проверить
Что уточнить до заказа
- какая именно модель указана в проекте
- максимальную ширину и массу двери
- тип механизма: кулачковый или реечный
- совместимость направляющей, фиксации и пожарной двери
02
Конструкция и работа
Почему модели ABLOY нельзя выбирать только по внешнему виду
Кулачковый механизм
Даёт быстрое снижение усилия после начала открывания.
Реечный механизм
Практичная конструкция с широким диапазоном применений.
Направляющая
Определяет монтажную геометрию и доступные дополнительные функции.
Усилие EN
Выбирается по модели и размерам двери.
Температура
Рабочий диапазон различается, особенно для наружных дверей.
Пожарная пригодность
Подтверждается для конкретной модели и способа монтажа.
03
Данные для расчёта
Какие данные нужны для выбора доводчика ABLOY с направляющей
| Исходные данные | Почему это важно |
|---|---|
| Дверь | Ширина, масса, материал и направление открывания. |
| Проходимость | Частота использования и требования к лёгкости открывания. |
| Монтаж | Положение корпуса и направляющей на стороне петель или с обратной стороны. |
| Функции | Торможение, задержка, фиксация или свободный ход. |
| Документы | Пожарный допуск и соответствие EN 1154/1155/1158 по комплекту. |
04
Сравнение решений
Направляющая ABLOY, рычаг или система координации
Рычажная тяга
Доводчики ABLOY с рычагом — практичная линейка для стандартных и тяжёлых дверей.
Открыть карточку →Две створки
ABLOY G461–G464 — координация закрывания двустворчатой противопожарной двери.
Открыть карточку →Альтернатива G-U
Доводчики G-U с направляющей — системная линейка OTS.
Открыть карточку →05
Технические данные
Как читать техническую таблицу моделей ABLOY
Важно: точное исполнение подтверждается по модели доводчика, ширине и массе полотна, монтажной схеме и требованиям к двери.
| Параметр | Значение или правило подбора |
|---|---|
| DC135 | базовый верхний доводчик; в текущем каталоге указан для дверей до 950 мм |
| DC500 / DC700 | кулачковые серии с направляющей для проектных дверей |
| DC270 | тяжёлая серия с направляющей; официально указаны двери до 1600 мм и 160 кг |
| Усилие EN | зависит от модели и монтажного положения |
| Функции | скорость, конечная фаза, торможение, задержка или фиксация — по исполнению |
Сохранённые данные каталога: ниже приведён существующий технический материал карточки после удаления мягких переносов и исправления явных опечаток. Значения используются только для соответствующей модели и комплектации.
ASSA ABLOY DC135
Доводчик для внутренних и наружных дверей с максимальным весом 60 кг и шириной дверного полотна 950 мм
- Не имеет сторонности, применим для дверей правого и левого открывания.
- СЕ маркировка, сертифицирован в Европе для установки на противопожарные двери
- Отдельная регулировка скорости, тормоза открывания (ВС) и конечной скорости закрывания
- Стандартные цвета: серебристый EV1; белый RAL9016; коричневый RAL8014; черный RAL9005
- Размеры мм: 233 x 42 x 60
- Рабочая температура -15 – +40°С
- Тяговое устройство входит в комплект
- Для корректного применения проконсультируйтесь с официальным дилером Abloy
- Оборудован предохранительным клапаном для защиты от неправильного использования или вандализма
ASSA ABLOY DC500
Не имеющий сторонности кулачковый доводчик для внутренних и наружных дверей с максимальным весом 80 кг и максимальной шириной дверного полотна 1100 мм.- Регулируемая сила закрывания категорий EN1-4 в соответствии со стандартом EN1154;
- CE-маркировка: доводчик можно использовать в противопожарных дверях;
- Установка на дверную коробку или дверное полотно;
- Литой алюминиевый корпус, изготовленный из высококачественного кремниевого сплава;
- Отдельная регулировка скорости закрывания и скорости фиксации двери;
- Предохранительный клапан – защита от неправильного использования или вандализма;
- Легкая регулировка высоты рычага (max 14 мм);
- Сменная пластиковая крышка (возможные цвета см. стр. З1), также доступны со сменными крышками из нержавеющей стали;
- Размеры: мм 270 x 57 x 64;
- Предназначен для использования с тяговым устройством ASSA ABLOY G195 (заказывается отдельно)
ASSA ABLOY DC700 и ASSA ABLOY DC700 DA
Не имеющий сторонности кулачковый доводчик для любых внутренних и наружных дверей. Рекоменуемый максимальный вес двери составляет 120 кг и рекомендуемаямаксимальная ширина дверного полотна 1400 мм.
- Регулируемая сила закрывания категорий EN3-6 в соответствии со стандартом EN1154;
- Отдельно регулируемые начальная и конечная скорость закрывания двери;
- В комплект стандартного оборудования входит тормоз открывания (BC); для защиты от неправильного использования предусмотрены два редукционных клапана;
- Легкая регулировка высоты рычага (max 14 мм);
- Установка на дверную коробку или дверное полотно;
- Литой алюминиевый корпус (изготовлен с применением высокопрочного кремниевого сплава); съемная пластиковая крышка;
- Размеры: мм 270 x 57 x 64;
- Предназначен для использования с тяговым устройством ASSA ABLOY G195 (заказывается отдельно)
- DC700 DA – версия с регулируемой функцией отложенного закрывания.
06
Практические вопросы
Вопросы о доводчиках ABLOY с направляющей
Какую модель выбрать из большой таблицы?
Сначала определяют ширину и массу двери, затем требуемую лёгкость открывания, функции и пожарный допуск.
Кулачковый доводчик легче открывать?
Как правило, кулачковая схема быстрее снижает сопротивление после начала открывания, но итог зависит от усилия и двери.
Можно ли добавить фиксацию?
Да, для ряда направляющих доступны механические или электромеханические элементы, если они допустимы для двери.
Подходит ли для наружной двери?
Нужно подтвердить рабочую температуру, антикоррозионную защиту и достаточное усилие конкретной модели.
Почему нельзя ориентироваться только на массу?
На закрывание также влияют ширина, уплотнения, замок, ветер, монтаж и геометрия петель.
Инженерный подбор ATGR
Подбор доводчика ABLOY с направляющей
Пришлите параметры двери и перечень функций. Мы сократим таблицу до подходящих моделей и проверим направляющую, монтаж и пожарный допуск.
01Проверка двериразмеры и задача
02Выбор моделисовместимость и монтаж
03Комплект для монтажасостав и поставка
