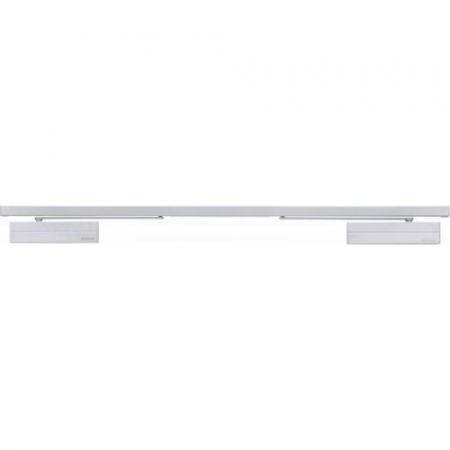

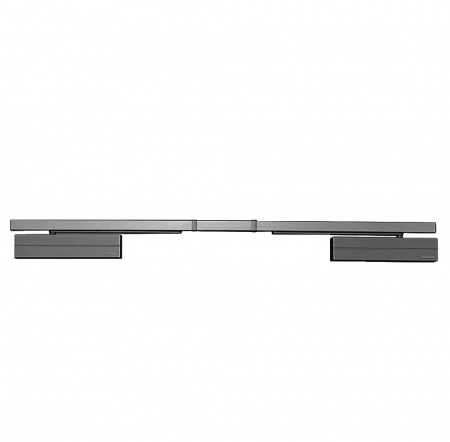

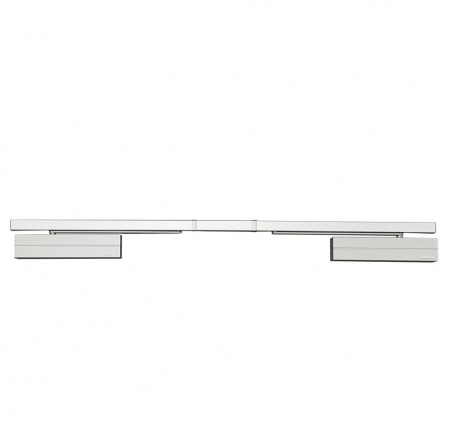

ABLOY G461–G464 — правильная последовательность закрывания двух створок
На двустворчатой противопожарной двери недостаточно установить два доводчика. Пассивная створка должна закрыться раньше активной, иначе замок и уплотнения не займут рабочее положение. Системы G461–G464 координируют этот порядок и, в отдельных исполнениях, удерживают одну или обе створки открытыми до сигнала тревоги.
01
Выбор по задаче
Почему двум доводчикам нужен отдельный координатор
Подходит
Когда решение уместно
- двустворчатая противопожарная или дымозащитная дверь
- пассивная створка имеет шпингалет
- нужна гарантированная последовательность закрывания
- требуется удержание одной или обеих створок открытыми
Проверить
Что уточнить до заказа
- общую ширину и массу створок
- какая створка активная и какая пассивная
- сторону установки системы
- состав доводчиков, шпингалетов и пожарной автоматики
02
Конструкция и работа
Чем отличаются G461, G462, G463 и G464
G461
Механический координатор без электромеханического удержания.
G462
Координатор с двумя устройствами удержания для обеих створок.
G463
Исполнение системы зависит от проекта и комплектации текущего каталога.
G464
Координатор с электромеханическим удержанием; применяется, когда обе створки обычно открыты.
Пассивная створка
Закрывается первой и освобождает активную створку.
Пожарный сигнал
Снимает удержание, после чего система закрывает обе створки в правильном порядке.
03
Данные для расчёта
Что нужно для расчёта системы G461–G464
| Исходные данные | Почему это важно |
|---|---|
| Створки | Ширина, масса, направление и обозначение активной/пассивной. |
| Доводчики | Модели, усилие и способ установки на каждой створке. |
| Шпингалеты | Тип фиксации пассивной створки и совместимость с координатором. |
| Удержание | Нужно ли держать открытой одну или обе створки. |
| Автоматика | Питание, датчики дыма, ручной пуск и сигнал пожарной системы. |
04
Сравнение решений
Координатор, устройство фиксации или два отдельных доводчика
Система удержания
Устройства G-U освобождают дверь при тревоге, но не заменяют координацию створок.
Открыть карточку →Доводчики ABLOY
Модели с направляющей используются как часть системы закрывания.
Открыть карточку →Напольные механизмы
G-U UTS подходят для скрытого закрывания, но двустворчатая логика проектируется отдельно.
Открыть карточку →05
Технические данные

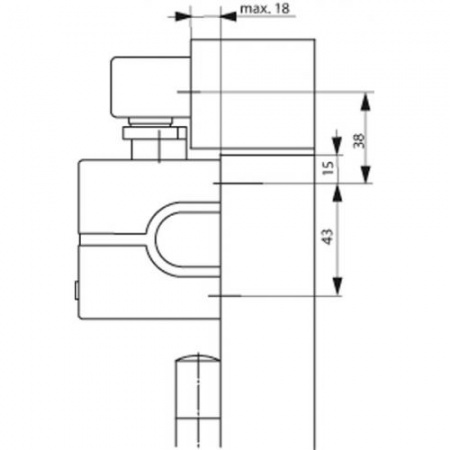

Рабочие различия систем ABLOY G461–G464
Важно: точное исполнение подтверждается по модели доводчика, ширине и массе полотна, монтажной схеме и требованиям к двери.

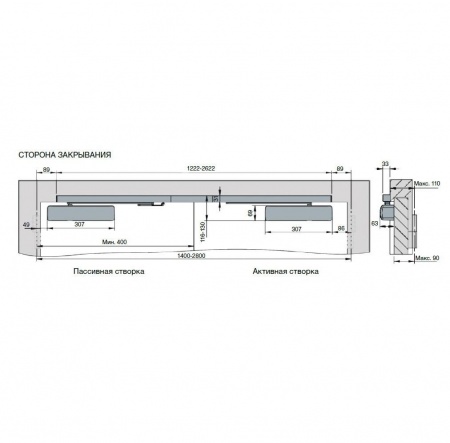

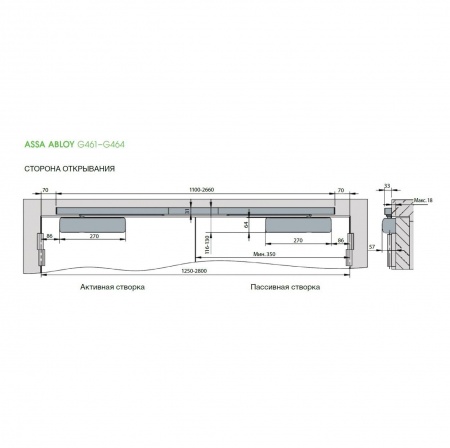

| Параметр | Значение или правило подбора |
|---|---|
| G461 | механическая координация; пассивная створка закрывается первой |
| G462 | координация и два электромеханических устройства удержания |
| G464 | удержание обеих створок; диапазон по петлям 1250–2800 мм по актуальной карточке производителя |
| Максимальная масса | до 120 кг на створку для опубликованных исполнений |
| Стандарты | EN 1158 для координации; EN 1155 для электромеханического удержания |
Сохранённые данные каталога: ниже приведён существующий технический материал карточки после удаления мягких переносов и исправления явных опечаток. Значения используются только для соответствующей модели и комплектации.
Механический координатор ASSA ABLOY G461 для двустворчатых дверей
Изящный и компактный механический координатор для двустворчатых дверей. G461 полезно применять в местах, где двери, как правило должны быть закрыты.
Координатор вмонтирован внутри несущей планки, которая защищает координатор от интенсивной эксплуатации, например в школах. Подходит для всех видов двустворчатых дверей, например, вестибюлей в офисных и коммерческих зданий.
ASSA ABLOY G461 подходит для двустворчатых дверей с шириной двери 1250-2800 мм и максимальным весом двери 120 кг. G461 рекомендуется использовать с доводчиком кулачкового действия. G461 CE-сертифицирован в соответствии с EN 1158.
Комплектация ASSA ABLOY G461
- Дверные доводчики DС500 / DС700 – 2 шт. В случае монтажа координатора со стороны петель, возможна установка любых дверных доводчиков, рекомендуемых для установки на противопожарные двери.
- Дверной шпингалет FD108 – 2 шт.
- Комплект дополнительного оборудования FD120 для монтажа со стороны закрывания
- Ограничитель мин. угла открывания FD101 или FD102
Функции G461
Механический координатор G461 удерживает активную створку в открытом положении, пока пассивная створка открыта. Активная створка начинает закрываться, когда пассивная створка почти закрыта. После того как активная створка закрывается, происходит фиксация пассивной створки. При монтаже со стороны закрывания должен использоваться FD120.Координатор ASSA ABLOY G462 и два электромеханических устройства удержания двери в открытом положении
Компактная и эстетичная система закрывания противопожарных дверей с встроенным координатором, двумя электромеханическими устройствами удержания двери в открытом положении и скользящей тягой для двустворчатых дверей.
G462 был разработан для мест, которые требуют многоцелевого использования. Два электромеханических устройства удержания двери в открытом положении обеспечивают возможность держать открытыми либо активную и пассивную створки или только активную створку.
ASSA ABLOY G462 предназначен для двустворчатых дверей с шириной двери 1250-2800 мм и максимальным весом двери 120 кг. G462 рекомендуется использовать с доводчиками кулачкового действия. G462 CE-сертифицирован в соответствии с EN1155 и EN1158.
Комплектация ASSA ABLOY G462
- Дверные доводчики DС500 / DС700 – 2 шт.
- Кнопка открывания дверей 7462
- Дверной шпингалет FD108 – 2 шт.
- Комплект дополнительного оборудования FD120 для монтажа со стороны закрывания
- Ограничитель мин. угла открывания FD101 или FD102
Функции G462
Прекрасно подходит для каждодневного использования, потому что обе дверные створки могут быть использованы самостоятельно. Держать открытыми можно только активную створку либо активную и пассивную створки. Механический координатор удерживает активную створку в открытом положении, пока пассивная створка открыта. Когда питание выключено напр. когда датчик дыма реагирует на дым, двери закрываются таким образом, что пассивная створка закрывается первой и когда она почти закрыта, начинает закрываться активная створка. После того как активная створка закрывается, происходит фиксация пассивной створки. Угол открытого положения для обеих створок можно регулировать от 70° до 130°. Устройство имеет регулировку усилия удержания двери в открытом положении. Расход энергии 120 мА (24 В пост.). При монтаже G462 со стороны закрывания должен использоваться FD120.ASSA ABLOY G464 координатор и одно электромеханическое устройство удержания двери в открытом положении
ASSA ABLOY G464 – это компактная и эстетичная система закрывания противопожарных дверей с встроенным координатором, скользящей тягой и одним устройством удержания двери в открытом положении для двустворчатых дверей. Места применения G464 например гостиницы, больничные коридоры и другие противопожарные двери, там где необходима функция удержания обеих створок в открытом положении.
ASSA ABLOY G464 предназначен для двустворчатых дверей с шириной двери 1250-2800 мм и максимальным весом двери 120 кг. G464 рекомендуется использовать с доводчиками кулачкового действия. G464 CE-сертифицирован в соответствии с EN1155 и EN1158.
Комплектация ASSA ABLOY G464
- Дверные доводчики DС500 / DС700 – 2 шт.
- Кнопка открывания дверей 7462
- Дверной шпингалет FD108 – 2 шт.
- Комплект дополнительного оборудования FD120 для монтажа со стороны закрывания
- Ограничитель мин. угла открывания FD101 или FD102
Функции G464

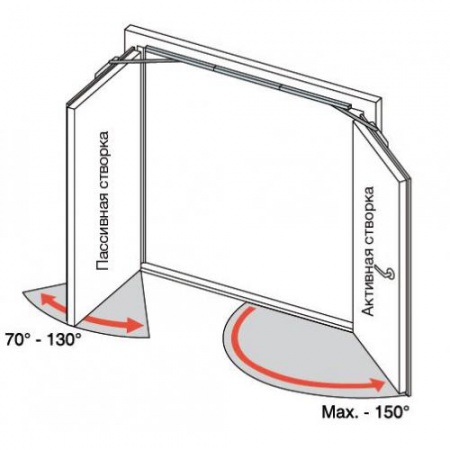

В дневное время обе створки обычно удерживаются в открытом состоянии. Угол удержания пассивной створки открытой можно регулировать от 70° до 130°. Пассивная створка удерживается открытой при помощи устройства удержания в открытом положении, в то время как активная створка удерживается открытой при помощи координатора. Максимальный угол открытого положения активной створки 150°. Когда питание выключается напр. когда датчик дыма реагирует на дым, пассивная створка закрывается первой и когда она почти закрыта, начинает закрываться активная створка. Устройство имеет регулировку усилия удержания двери в открытом положении. Расход энергии 60 мА (24 В пост.). При монтаже G464 со стороны закрывания должен использоваться FD120.
06
Практические вопросы
Вопросы о системах ABLOY G461–G464
Почему нельзя просто установить два доводчика?
Без координатора активная створка может закрыться раньше пассивной, и дверь не защёлкнется правильно.
Какая створка должна закрываться первой?
Пассивная створка со шпингалетом, затем активная створка с рабочей ручкой и замком.
Чем G461 отличается от G464?
G461 выполняет механическую координацию, а G464 дополнительно удерживает створки открытыми и освобождает их по сигналу.
Можно ли держать открытой только одну створку?
Это зависит от выбранного исполнения и схемы удержания; требование нужно задать до комплектации.
Какие документы нужны для пожарной двери?
Документы двери, доводчиков, координатора, удерживающих устройств и проект пожарной автоматики.
