G-U · Системы удержания двери

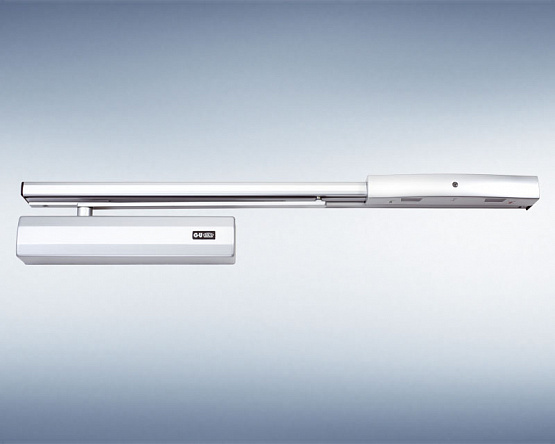

Устройства фиксации G-U — открытая дверь, которая закроется при тревоге
Система удержания в открытом положении применяется там, где противопожарную или дымозащитную дверь нужно держать открытой в обычном режиме, но гарантированно закрыть по сигналу тревоги. Это не отдельный магнит, а согласованный комплект питания, датчиков, ручного пуска и исполнительного устройства.
01
Выбор по задаче
Когда допустимо удерживать противопожарную дверь открытой
Подходит
Когда решение уместно
- дверь должна оставаться открытой для ежедневного прохода
- на объекте предусмотрена пожарная автоматика
- нужно автоматическое освобождение двери при дыме или тревоге
- система проектируется как единый сертифицированный узел
Проверить
Что уточнить до заказа
- совместимость доводчика, направляющей и устройства фиксации
- место установки датчиков дыма
- питание и схему ручного пуска
- требования проекта и местных норм
02
Конструкция и работа
Из чего состоит безопасная система фиксации двери
Датчик дыма
Контролирует зону двери и подаёт сигнал на освобождение фиксации.
Источник питания
Преобразует сетевое питание и питает элементы системы напряжением 24 В.
Исполнительный узел
Удерживает дверь открытой и освобождает её при тревоге.
Ручной пуск
Позволяет закрыть дверь вручную без ожидания сигнала датчика дыма.
Доводчик
После снятия фиксации должен полностью и надёжно закрыть дверь.
Проверка системы
Работу датчиков и освобождение двери проверяют при вводе и обслуживании.
03
Данные для расчёта
Какие сведения нужны для проекта системы удержания
| Исходные данные | Почему это важно |
|---|---|
| Дверь | Тип, размеры, количество створок и класс противопожарной защиты. |
| Доводчик | Модель, направляющая и возможность установки фиксации. |
| Помещение | Высота потолка, движение воздуха и расположение датчиков. |
| Автоматика | Сигнал пожарной системы, питание и ручная кнопка закрывания. |
| Документы | Допустимая комбинация компонентов и требования к периодическим проверкам. |
04
Сравнение решений
Фиксация, координатор или обычный доводчик
Доводчик с направляющей
Базовый механизм закрывания без обязательной функции удержания.
Открыть карточку →Координация створок
ABLOY G461–G464 управляют последовательностью двустворчатой двери.
Открыть карточку →Напольный механизм
Напольный доводчик решает задачу скрытого закрывания, но не заменяет пожарную автоматику.
Открыть карточку →05
Технические данные
Компоненты G-U из текущей карточки
Важно: точное исполнение подтверждается по модели доводчика, ширине и массе полотна, монтажной схеме и требованиям к двери.
| Параметр | Значение или правило подбора |
|---|---|
| ORS 142 W / ORS 142 | датчики дыма с питанием 18–24 В постоянного тока |
| BMZ 730 H | инициирующее устройство с питанием 230 В и выходом 24 В |
| NAG 03 / NG 519 | блоки питания для элементов системы |
| Степень защиты | IP 30 или IP 40 в зависимости от устройства |
| Рабочая логика | при тревоге фиксация освобождается, а доводчик закрывает дверь |
Сохранённые данные каталога: ниже приведён существующий технический материал карточки после удаления мягких переносов и исправления явных опечаток. Значения используются только для соответствующей модели и комплектации.
Подробно о пожарном извещателе GU:
| Модель | ORS 142 W | ORS 142 |
| Датчики/ сигнализаторы дыма* |
|
|
| Встроено в направляющую |
|
|
| Монтаж в перемычку |
|
опция |
| Монтаж датчиков на потолке |
|
|
| Входное напряжение | 18 – 24 В DC | 18 – 24 В DC |
| Напряжение на выходе | 24 В DC | 24 В DC |
| Потребление мощности/ тока | 22 мА | 22 мА |
| Степень защиты | IP 40 | IP 40 |
| Температура окружающей среды | -20 до +75 °C | -20 до +75?°C |
|
|
||
| *работа = зеленый / тревога = красный | ||
Подробно об инициирующем устройстве GU:
| Модель | BMZ 730 H | NAG 03 | NG 519 |
| Электропитание |
|
|
|
| Срабатывание |
|
|
|
|
Датчики/ сигнализаторы дыма* |
|
|
|
| Встроено в направляющую |
|
|
|
| Монтаж в перемычку |
|
|
|
|
Подключение для внешнего ручного запуска |
|
|
|
| Входное напряжение | 230 В AC, 50/60 Гц | 230 В AC, 50/60 Гц | 230 В AC, 50/60 Гц |
| Напряжение на выходе | 24 В DC | 24 В DC | 24 В DC |
| Выходной ток | 460 мА | 900 мА | 350 мА |
|
Потребление мощности/ Потребление тока |
21 Вт | 21 Вт | 8,4 Вт |
| Степень защиты | IP 40 | IP 30 | IP 30 |
| Температура окружающей среды | +5 до +40?°C | +5 до +40?°C | +5 до +40?°C |
|
|
|||
| *работа = зеленый / тревога = красный | |||
06
Практические вопросы
Вопросы о фиксации противопожарных дверей
Можно ли поставить обычный дверной магнит?
Для противопожарной двери требуется система, которая автоматически освобождает дверь при тревоге и разрешена для выбранного дверного узла.
Что произойдёт при отключении питания?
Безопасная система должна освободить дверь, после чего доводчик закрывает полотно.
Нужна ли ручная кнопка закрывания?
Обычно да: она позволяет снять фиксацию и закрыть дверь без срабатывания датчика дыма.
Можно ли подключить к общей пожарной сигнализации?
Возможность и схема подключения определяются проектом, входами устройства и требованиями автоматики объекта.
Как часто проверять систему?
Периодичность задаётся документацией и правилами эксплуатации; проверяют датчики, питание, освобождение и полное закрывание двери.
