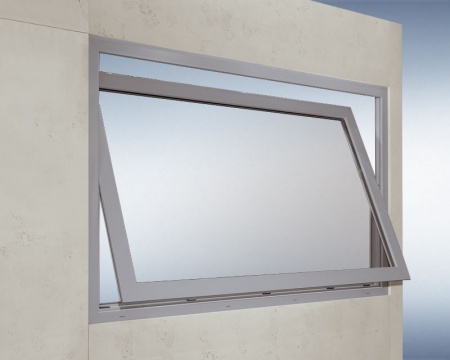

G-U · Среднеподвесные алюминиевые окна
UNITAS 18/3 — среднеподвесная фурнитура для алюминиевых створок до 175 кг
Среднеподвесная фурнитура UNITAS для алюминиевых окон создаёт горизонтальную ось вращения и обеспечивает проветривание и очистку. В актуальной программе G-U основной вариант обозначен UNITAS 18/3; существующая карточка также содержит архивное исполнение UNITAS/515.
01
Выбор решения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- алюминиевый профиль рассчитан на горизонтальную ось
- нужно крупное окно с разворотом для очистки
- масса и размеры подтверждены для конкретного профиля
Проверить
До включения в спецификацию
- различие UNITAS 18, 18/3 и старой 515
- системные размеры и крепление к профилю
- баланс створки, тормоз и ветровую нагрузку
02
Конструкция и применение
Ключевые особенности системы
Актуальная номенклатура
Для нового проекта ориентируются на UNITAS 18/3 и действующие чертежи G-U.
Архивная система
UNITAS/515 может встречаться на существующих окнах и требует идентификации по маркировке.
Размеры по профилю
Максимальные значения зависят от поставщика алюминиевой системы.
Центральное запирание
Для алюминия используется согласованная система запирания и профильные элементы.
03
Подбор и проектирование
Исходные параметры для точного подбора
| Параметр | Почему он важен |
|---|---|
| Маркировка петлевой группы | Нужна для отличия актуальной и архивной системы. |
| Серия алюминиевого профиля | Определяет монтажные размеры и допустимые габариты. |
| Масса и размеры | Для UNITAS 18/3 сверяются с актуальным пределом и профилем. |
| Положение оси | Влияет на баланс, ручку и вентиляционные положения. |
| Эксплуатационная безопасность | Проверяются фиксация, очистка, ограничение и возможная моторизация. |
04
Сравнение
Соседние решения G-U
| Решение | Главное отличие |
|---|---|
| Среднеподвесная фурнитур для окон из алюминия | среднеподвесные алюминиевые окна UNITAS 18/3 и идентификация старых 515 |
| Среднеподвесная фурнитур для окон из дерева | деревянная система с диапазоном до 300 кг |
| Среднеподвесная фурнитур для окон из ПВХ | ПВХ-система UNITAS 16 |
| Центральноповоротная фурнитура для алюминия | алюминиевая вертикальная ось UNITAS 88 |
05
Технический слой
Технические характеристики и исходные параметры
Преимущества и особенности среднеподвесной горизонтальной фурнитуры для алюминиевых окон:
- регулируемый створочный тормоз в петле среднеподвесного окна надёжно фиксирует створку в любом положении проветривания;
- компактные среднеподвесные петли в исполнении UNITAS 18 точно подходят к специфике различных профильных систем;
- отлитые из цинкового сплава петли 515 фиксируются в определенном положении для мытья;
- защитное покрытие ferGUard*серебро обеспечивает долговременную защиту от коррозии.
Технические характеристики
|
Обозначение |
Толщина створки |
Максимальный вес створки [кг] |
Максимальная ширина створки |
Максимальная высота створки |
|
Среднеподвесная горизонтальная фурнитура |
||||
|
UNITAS 18 |
в зависимости от профильной системы |
175 |
в зависимости от профильной системы |
в зависимости от профильной системы |
|
UNITAS/515 |
в зависимости от профильной системы |
130 |
в зависимости от профильной системы |
в зависимости от профильной системы |
Точный артикул, совместимость с профильной системой, предельные размеры, нагрузки и монтажные параметры подтверждаются по актуальным документам G-U и рабочему чертежу конкретного элемента.
06
Вопросы по подбору
Частые вопросы
UNITAS 18 и UNITAS 18/3 — одинаковые обозначения?
Не следует считать их автоматически одинаковыми. Для нового проекта используется актуальная номенклатура и чертежи 18/3.
Какой предел массы у актуальной системы?
Официальная страница указывает до 175 кг для UNITAS 18/3.
Что делать с установленной UNITAS/515?
Снять маркировку и размеры, оценить состояние и искать совместимые запасные части или проектировать замену.
Можно ли использовать максимальные размеры на любом алюминиевом профиле?
Нет, производитель прямо привязывает предельные размеры к спецификациям системного поставщика.
Что нужно ATGR?
Разрез профиля, маркировка, размеры и масса, положение оси, фото узлов и требования к управлению.
Подбор для проекта
Подберём решение и подготовим спецификацию
Отправьте профильную систему, чертёж, размеры и массу створки, положение оси или схему открывания, расчётные нагрузки и требования к эксплуатации. ATGR проверит совместимость и подготовит состав фурнитуры и дополнительных компонентов.
