G-U · Вертикальная ось для алюминия

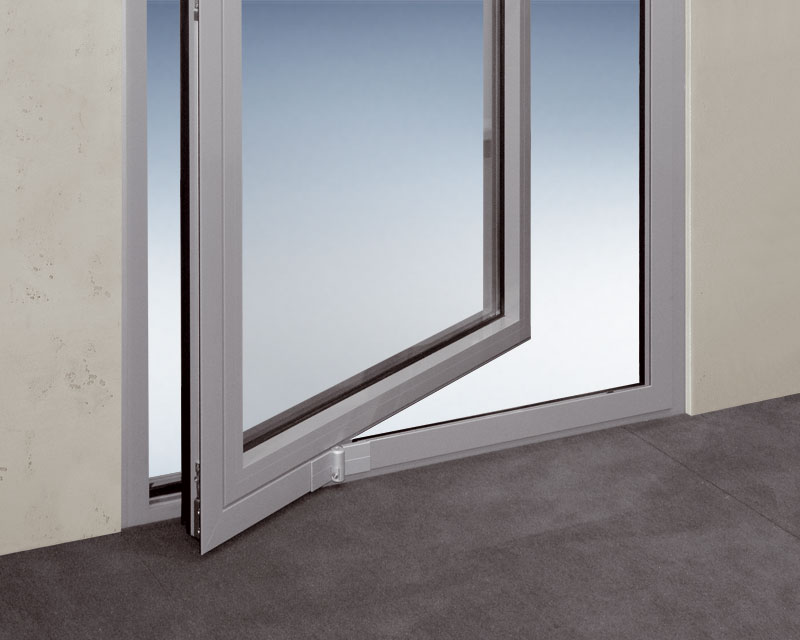

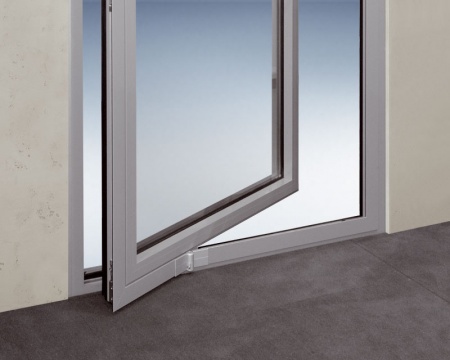

UNITAS 88 — центральноповоротная фурнитура для алюминиевых окон
UNITAS 88 предназначена для алюминиевых окон с вертикальной осью вращения. Система подходит для высоких створок, требует профильной привязки и подбирается по размерам, массе, положению оси, типу запирания и свободным зонам открывания.
01
Выбор решения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- алюминиевое окно должно поворачиваться вокруг вертикальной оси
- профиль допускает монтаж UNITAS 88
- масса и габариты соответствуют системному диапазону
Проверить
До включения в спецификацию
- профильную совместимость и крепёж
- положение оси, центр тяжести и ручку
- пространство открывания, ограничение и ветровую нагрузку
02
Конструкция и применение
Ключевые особенности системы
Вертикальная кинематика
Створка частично выходит внутрь и наружу, поэтому требует проверки окружающего пространства.
UNITAS 88
Актуальная программа указывает ширину 600–1600 мм, высоту 600–2800 мм и массу до 175 кг.
ALU-JET запирание
Центральное запирание согласуется с алюминиевым профилем и петлевой группой.
Профильная зависимость
Максимальные размеры действуют с учётом ограничений системного поставщика.
03
Подбор и проектирование
Исходные параметры для точного подбора
| Параметр | Почему он важен |
|---|---|
| Серия алюминиевого профиля | Определяет монтажные пазы и допустимые нагрузки. |
| Ширина, высота, масса | Сверяются с диапазоном UNITAS 88 и системным каталогом. |
| Положение оси | Влияет на баланс и зоны движения створки. |
| Ручка и запирание | Определяют удобство управления и состав ALU-JET. |
| Ограничение и безопасность | Защищают петли, людей, фасад и внутренние элементы. |
04
Сравнение
Соседние решения G-U
| Решение | Главное отличие |
|---|---|
| Центральноповоротная фурнитура для алюминия | алюминиевые центральноповоротные окна UNITAS 88 до 175 кг |
| Центральноповоротная фурнитура для дерева | вертикальная ось для дерева UNITAS 93 Bo |
| Среднеподвесная фурнитур для окон из алюминия | горизонтальная ось для алюминия UNITAS 18/3 |
| Фурнитура для поворотных окон | специальная фасадная поворотная створка |
05
Технический слой
Технические характеристики и исходные параметры
Преимущества и особенности системы:
- Компактная поворотная фурнитура адаптирована к индивидуальным особенностям различных профильных систем
- Улучшенная плотность благодаря герметичной силиконовой прокладке
- Фурнитура надежно защищена от коррозии покрытием ferGUard* серебро
Технические характеристики
|
Назначение |
Толщина створки |
Макс. масса створки |
Макс. ширина створки |
Макс. высота створки |
|
Screw-type Vertical Pivot |
||||
|
UNITAS 88 |
в зависимости от профильной системы |
175 |
в зависимости от профильной системы |
в зависимости от профильной системы |
Точный артикул, совместимость с профильной системой, предельные размеры, нагрузки и монтажные параметры подтверждаются по актуальным документам G-U и рабочему чертежу конкретного элемента.
06
Вопросы по подбору
Частые вопросы
Каковы актуальные пределы UNITAS 88?
Официальная страница указывает ширину 600–1600 мм, высоту 600–2800 мм и массу до 175 кг с учётом профильной системы.
Можно ли использовать UNITAS 88 на любом алюминиевом профиле?
Нет, нужна совместимость с конкретной системой и подтверждённые монтажные размеры.
Чем UNITAS 88 отличается от UNITAS 18/3?
UNITAS 88 имеет вертикальную ось, UNITAS 18/3 — горизонтальную.
Нужно ли учитывать ветер при открытой створке?
Да, особенно в фасадах и на высоте; ограничение и допустимый режим определяются проектом.
Что нужно для спецификации?
Разрез профиля, размеры и масса, положение оси, направление, ручка, запирание и расчётные нагрузки.
