G-U · Вертикальная ось для дерева
UNITAS 93 Bo — центральноповоротная фурнитура для деревянных окон

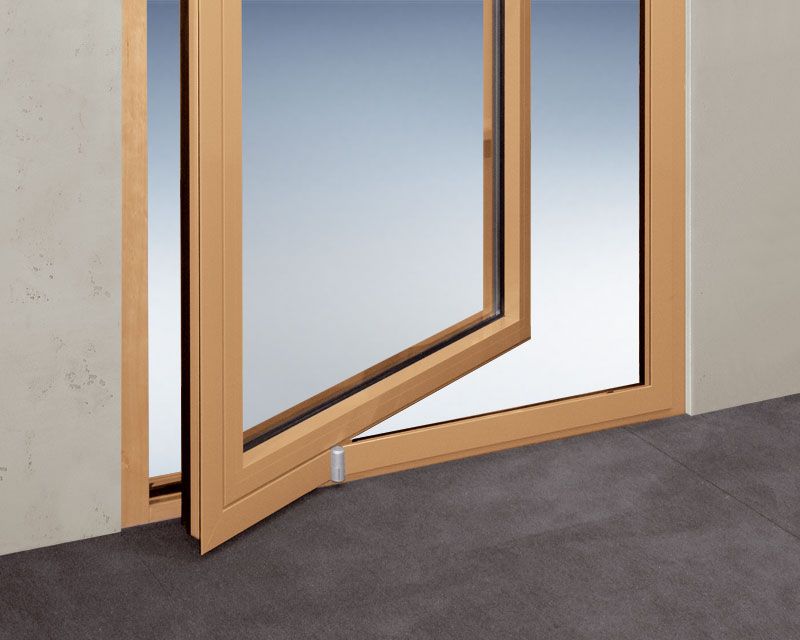

UNITAS 93 Bo создаёт вертикальную ось вращения деревянной створки и применяется в высоких прямоугольных окнах. Положение оси может быть смещено относительно центра, что позволяет согласовать вентиляцию, проход и архитектурную композицию.
01
Выбор решения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- нужно окно с вертикальной осью вращения
- проектируется высокая деревянная створка
- требуется смещённое положение оси для конкретной композиции
Проверить
До включения в спецификацию
- ширину, высоту, массу и центр тяжести
- положение оси и направление поворота
- ручку, ограничение и безопасное пространство вокруг створки
02
Конструкция и применение
Ключевые особенности системы
Вертикальная ось
Створка поворачивается в плане, поэтому отличается по кинематике от среднеподвесного окна.
Смещённое положение
Ось может быть расположена не строго по центру в пределах проектной схемы.
Диапазон UNITAS 93 Bo
Актуальная страница указывает ширину по фальцу 356–1600 мм, высоту 800–2850 мм и массу до 175 кг.
Центральное запирание
Используются элементы UNI-JET, адаптированные к вертикально-поворотной створке.
03
Подбор и проектирование
Исходные параметры для точного подбора
| Параметр | Почему он важен |
|---|---|
| Ширина и высота по фальцу | Должны попадать в диапазон UNITAS 93 Bo. |
| Масса и центр тяжести | Влияют на усилие, тормоз и расположение оси. |
| Смещение оси | Определяет свободные зоны внутри и снаружи помещения. |
| Положение ручки | Согласуется с доступностью и траекторией створки. |
| Ограничение и безопасность | Нужны для защиты людей, откосов и соседних элементов. |
04
Сравнение
Соседние решения G-U
| Решение | Главное отличие |
|---|---|
| Центральноповоротная фурнитура для дерева | деревянные центральноповоротные окна UNITAS 93 Bo до 175 кг |
| Центральноповоротная фурнитура для алюминия | вертикальная ось для алюминия UNITAS 88 |
| Среднеподвесная фурнитур для окон из дерева | горизонтальная ось для деревянных окон |
| Фурнитура для поворотных окон | специальные фасадные поворотные петли |
05
Технический слой
Технические характеристики и исходные параметры
Преимущества и особенности системы:
- Центральноповоротная фурнитура UNI-JET для максимальной защиты помещения
- Фурнитура надежно защищена от коррозии покрытием ferGUard* серебро
Технические характеристики
|
Назначение |
Фальц створки |
Высота ручки |
Толщина створки |
Макс. масса створки[кг] |
Макс. ширина створки |
Макс. высота створки[мм] |
|
Screw-type Vertical Pivot |
||||||
|
UNITAS 93 Bo |
11/4/11 |
15 |
56 – 110 |
175 |
1600 |
2850 |
Точный артикул, совместимость с профильной системой, предельные размеры, нагрузки и монтажные параметры подтверждаются по актуальным документам G-U и рабочему чертежу конкретного элемента.
