Описание
G-U · Горизонтальная ось вращения

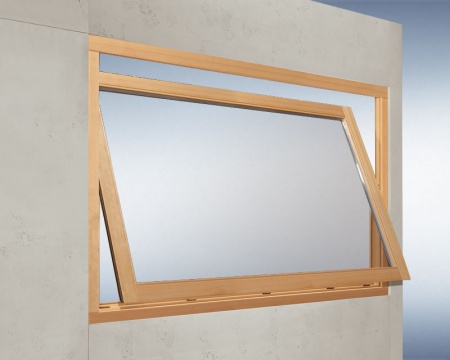

UNITAS для деревянных среднеподвесных окон — створки до 300 кг
Среднеподвесная фурнитура UNITAS размещает горизонтальную ось вращения внутри створки, обеспечивает проветривание и позволяет повернуть окно для очистки наружной стороны. Для дерева доступны несколько петлевых групп, включая усиленные исполнения до 300 кг.
01
Выбор решения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- нужно горизонтально-поворотное окно с удобной очисткой
- проектируется крупная или тяжёлая деревянная створка
- требуется регулируемый тормоз и фиксация положения
Проверить
До включения в спецификацию
- точную серию UNITAS и положение оси
- фальцевые размеры, массу и форму створки
- ограждение, управление и безопасную очистку
02
Конструкция и применение
Ключевые особенности системы
Горизонтальная ось
Тёплый воздух выходит сверху, прохладный поступает снизу, а створка занимает мало внутреннего пространства.
Поворот для очистки
Створку можно развернуть на 180° при предусмотренной системой фиксации.
Несколько нагрузочных классов
Текущая программа включает исполнения до 175, 200 и 300 кг, а также решение для круглых окон.
UNI-JET запирание
Центральное запирание подбирается совместно с петлями и профильной системой.
03
Подбор и проектирование
Исходные параметры для точного подбора
| Параметр | Почему он важен |
|---|---|
| Серия UNITAS | Определяет нагрузку, фальцевые размеры и способ монтажа. |
| Положение оси | Влияет на баланс створки, усилие управления и вентиляцию. |
| Масса и центр тяжести | Нужны для выбора петель и настройки тормоза. |
| Форма окна | Для круглых створок применяется отдельное исполнение UNITAS 4. |
| Управление и доступность | При необходимости рассматривается моторизация и положение ручки. |
04
Сравнение
Соседние решения G-U
| Решение | Главное отличие |
|---|---|
| Среднеподвесная фурнитур для окон из дерева | горизонтально-поворотные деревянные окна, включая тяжёлые створки |
| Среднеподвесная фурнитур для окон из ПВХ | среднеподвесное окно из ПВХ до 175 кг |
| Среднеподвесная фурнитур для окон из алюминия | среднеподвесное окно из алюминия |
| Центральноповоротная фурнитура для дерева | деревянное окно с вертикальной осью |
05
Технический слой
Технические характеристики и исходные параметры
Преимущества и особенности:
- центральное запирание UNI-JET из поворотно-откидной фурнитуры;
- регулируемый створочный тормоз в петле среднеподвесного окна надёжно фиксирует створку в любом положении проветривания;
- компактные среднеподвесные петли точно подходят к специфике различных профильных систем;
- высокая герметичность благодаря силиконовому уплотнителю;
- защитное покрытие ferGUard*серебро обеспечивает долговременную защиту от коррозии.
Технические характеристики
|
Обозначение |
Ширина фальца |
Посадка передачи [мм] |
Толщина створки |
Макс. вес створки [кг] |
Диаметр фальца створки |
Макс. ширина фальца створки |
Макс. высота фальца створки |
|
Ввинчиваемая среднеподвесная петля |
|||||||
|
UNITAS 5 Bo |
11/4/11 |
15 |
56 – 92 |
175 |
– |
2950 |
2200 |
|
UNITAS 7 Bo |
11/4/11 |
20 |
68 – 110 |
175 |
– |
2950 |
2200 |
|
Фрезируемая среднеподвесная петля |
|||||||
|
UNITAS 10/22° |
11/4/11 |
20 |
68 – 110 |
300 |
– |
2950 |
2200 |
|
UNITAS 4 |
15/4/15 |
15 |
56 – 92 |
100 |
424 – 2016 |
||
Точный артикул, совместимость с профильной системой, предельные размеры, нагрузки и монтажные параметры подтверждаются по актуальным документам G-U и рабочему чертежу конкретного элемента.
06
Вопросы по подбору
Частые вопросы
Какая серия рассчитана до 300 кг?
В актуальной программе это UNITAS 10 / 10 Bo; предел относится к соответствующей деревянной системе.
Можно ли сделать круглое окно?
Да, UNITAS 4 предназначена для круглых среднеподвесных окон в указанном производителем диапазоне диаметра.
Как удерживается створка при проветривании?
Регулируемый тормоз в петлевой группе позволяет настроить усилие и положение.
Можно ли автоматизировать окно?
Производитель предусматривает сочетание с цепным приводом ELTRAL K35 при подтверждённой конфигурации.
Какие данные нужны?
Разрез профиля, фальцевые размеры, масса, форма, положение оси, способ управления и требования к очистке и безопасности.
