Описание

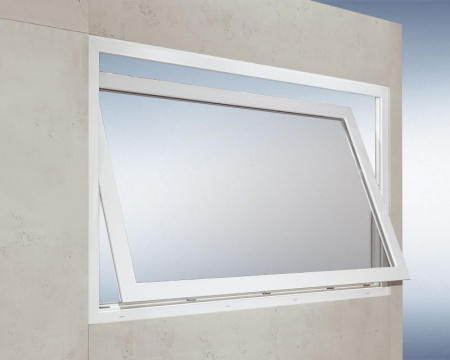

G-U · Среднеподвесные ПВХ-окна
UNITAS 16 — среднеподвесная фурнитура для ПВХ-створок до 175 кг
UNITAS 16 предназначена для среднеподвесных ПВХ-окон с горизонтальной осью вращения. Система позволяет организовать интенсивное проветривание и разворот створки для очистки, но максимальные размеры зависят от профильной системы.
01
Выбор решения
Когда решение подходит для проекта
Подходит
Рабочий сценарий
- ПВХ-профиль одобрен для среднеподвесной схемы
- нужна створка с разворотом для очистки
- масса не превышает системный предел 175 кг
Проверить
До включения в спецификацию
- допуски конкретного поставщика профиля
- армирование и крепление петель
- баланс, ручку, тормоз и безопасность открытой створки
02
Конструкция и применение
Ключевые особенности системы
Профильная зависимость
Официальные предельные размеры указаны с оговоркой по данным поставщика профильной системы.
Горизонтальное вращение
Створка поворачивается вокруг средней оси и может быть развернута наружной стороной внутрь.
Регулируемый тормоз
Он удерживает створку в вентиляционном положении и настраивает усилие.
Центральное запирание
Используются элементы UNI-JET, согласованные с ПВХ-профилем и армированием.
03
Подбор и проектирование
Исходные параметры для точного подбора
| Параметр | Почему он важен |
|---|---|
| Профиль и армирование | Определяют допустимые размеры и крепёжные точки. |
| Ширина и высота по фальцу | Проверяются по системному каталогу поставщика профиля. |
| Масса створки | Не должна превышать 175 кг для UNITAS 16. |
| Положение оси | Настраивает баланс и усилие управления. |
| Режим очистки | Требует безопасной фиксации и свободного пространства для поворота. |
04
Сравнение
Соседние решения G-U
| Решение | Главное отличие |
|---|---|
| Среднеподвесная фурнитур для окон из ПВХ | среднеподвесные ПВХ-окна UNITAS 16 до 175 кг |
| Среднеподвесная фурнитур для окон из дерева | деревянные среднеподвесные окна до 300 кг |
| Среднеподвесная фурнитур для окон из алюминия | алюминиевые среднеподвесные окна |
| Центральноповоротная фурнитура для алюминия | алюминиевое окно с вертикальной осью |
05
Технический слой
Технические характеристики и исходные параметры
Практичная особенность: окно можно поворачивать на 180° за одно движение. Внешняя сторона оказывается внутри, и ее можно удобно и легко очищать.
Преимущества и особенности центральноповоротной фурнитуры GU для пластиковых окон:
- Центральное запирание UNI-JET из поворотно-откидной области;
- Регулируемый фиксатор створки в среднеподвесной петле надежно удерживает створку в любом положении для проветривания;
- Компактные среднеподвесные петли точно подходят к специфике различных профильных систем;
- Высокая герметичность благодаря силиконовому уплотнителю;
- Защита поверхности от коррозии с покрытием ferGUard*silber.
Технические данные
|
Наименование |
Толщина створки |
Максимальный вес створки |
Максимальная |
Максимальная |
|
Ввинчиваемая среднеподвесная петля |
||||
|
UNITAS 16 |
в соответствии с профильной системой |
175 |
2950 |
2200 |
Точный артикул, совместимость с профильной системой, предельные размеры, нагрузки и монтажные параметры подтверждаются по актуальным документам G-U и рабочему чертежу конкретного элемента.
06
Вопросы по подбору
Частые вопросы
Почему максимальные размеры нельзя назвать только по UNITAS 16?
Официальная страница привязывает их к ограничениям конкретной ПВХ-профильной системы.
Можно ли повернуть окно на 180°?
Да, среднеподвесная схема предусматривает разворот для очистки при штатной фиксации.
Как удерживается тяжёлая створка?
Петлевая группа имеет регулируемый тормоз; его настройка выполняется после монтажа.
Нужно ли усиление ПВХ-профиля?
Да, крепёж и армирование должны соответствовать системе и фактической нагрузке.
Что требуется для расчёта?
Профиль с армированием, размеры и масса, положение оси, ручка, способ эксплуатации и требования безопасности.
